Project Description

La grille articulée extensible :

La grille articulée extensible, grâce à son faible encombrement, s’adapte sans trop de difficultés sur une ouverture existante. Elle bénéficie d’un regain d’intérêt pour la protection des baies d’habitation notamment en version thermolaquée, selon la surface.

Issue du domaine de la protection de commerces, la grille articulée présente l’avantage d’être rigide, sûre notamment grâce à sa serrure à cylindre européen 3 points d’ancrage, et relativement facile à installer. (Largeur maxi 6 mètres x hauteur maxi 2,5 mètres).

Les profiles et les croisillons sont de fabrication Fermeco.

Tablier en U de 15x15x15x1,5mm d’épaisseur en profils galvanisés à froid, reliés par des croisillons mobiles en acier galvanisé de 15x4mm d’épaisseur. Ensemble rendu solidaire au moyen d’entretoises rivetées. En 1 ou 2 parties égales (inégales). En refoulement droit, repliante en tableau ou en façade.
• Coulissant en partie supérieure et inférieure à l’intérieur d’un rail profilé. Rail haut toujours fixe. Rail bas fixe, articulé à compas ou amovible selon les cas de figure.
• Condamnation par serrure à cylindre à crochets (3 points d’ancrage selon hauteur de grille).
• Type de manoeuvre : roulante au sol sur rail bas au moyen de roulements à billes étanches, grille suspendue sur rail haut à l’aide de galets à billes ou bien double suspension à la fois roulante au sol et suspendue sur rail haut, pour les grilles de grandes dimensions.
• Ecartement moyen de 110mm entre barreaux (U 15×15).

L’encombrement théorique au mètre linéaire pour une grille articulée est de 135 mm. A cela se rajoute 40 mm pour le montant de la serrure.

Nous avons la capacité de fabriquer et livrer (dans la région SUD) dans un délai de 10 jours et 20 jours pour le reste de l’hexagone.

Croisillons droits – type France

Le croisillon universel par excellence, profilé et assemblé dans nos ateliers.

(Caractéristiques techniques identiques pour les croisillons ondulés type Europa)

Croisillons ondulés – type Europa

Nouveau type de croisillon, une alternative innovante pour votre grille.

(Caractéristiques techniques identiques pour les croisillons droits type France)

Téléchargez la documentation

La disposition d’une grille articulée extensible

Téléchargez la notice de pose
Téléchargez la fiche de prise de côtes

Personnalisation de la grille articulée extensible

Rail bas

Compas rail bas

Repliement en tableau

Bêche avec serrure cylindre

Possibilité de thermolaquer les grilles articulées extensibles RAL au choix.

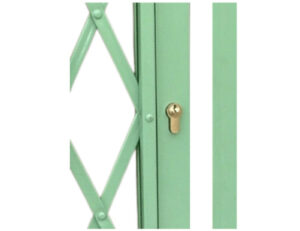

Serrure 3 points cylindre européen

Les options d’une grille articulée extensible

Grille articulée entrouverte avec les rails bas au sol

Grille articulée ouverte avec les rails bas articulés à compas et maintenus sur les panneaux

Grille articulée ouverte avec les 2 parties pivotantes en tableau
